每個標準都對法蘭上的標識有所要求，今天以化工標準（PN系列）為例，來介紹一下法蘭標識。

一、標準編號

圖中“HG20592-2009”為該法蘭所執行的標準號，此處的HG/T 20592-2009是化工標準中的“PN系列”標準，而“Class系列”標準則是HG/T 20615-2009。

由于法蘭標準較多，為了方便辨別，可以記?。篐G開頭的為化工標準，GB開頭為國標標準，JB開頭的為機械標準，SH開頭的為石化標準，CB開頭的為船用標準。

至于國外的標準，ANSI開頭為美標，DIN開頭為德標，EN開頭為歐標，JIS開頭為日標。

四、法蘭類型代號

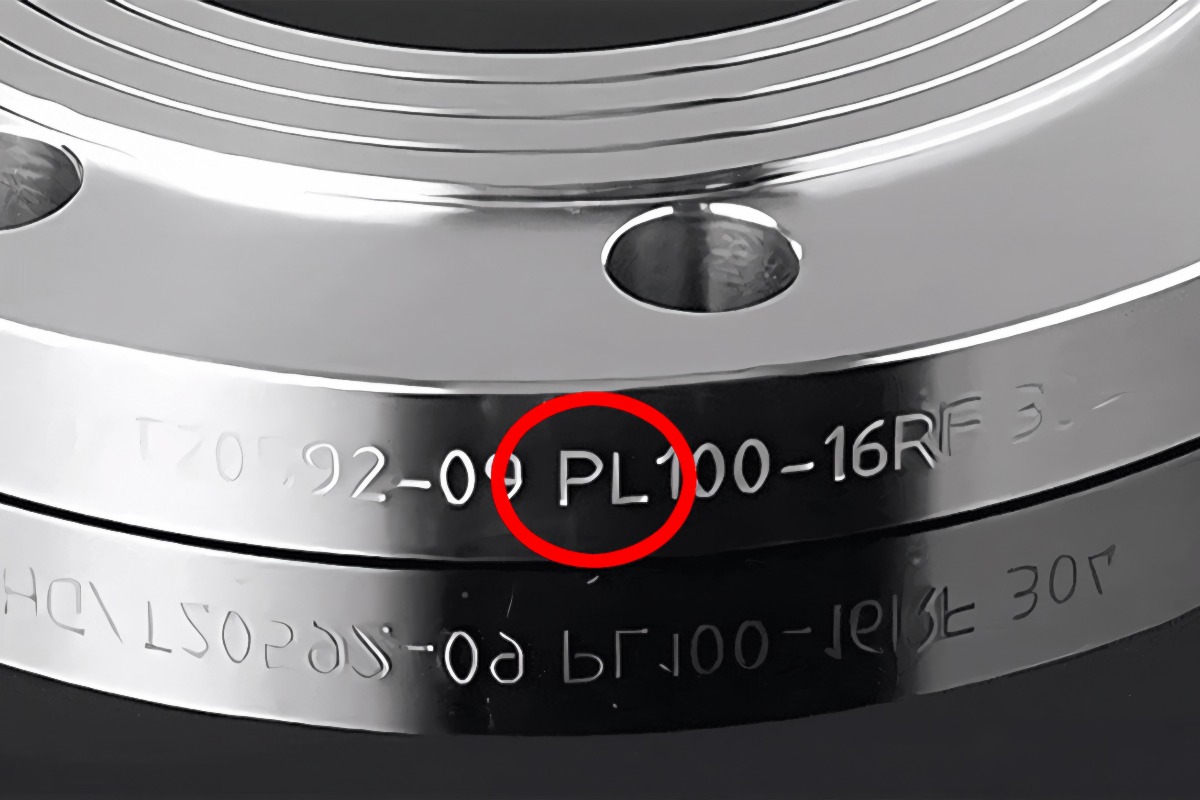

“PL”是指法蘭類型代號——板式平焊法蘭，除此以外，還有：SO（帶頸平焊法蘭）、WN（帶頸對焊法蘭）、IF（整體法蘭）、SW（承插焊法蘭）、Th（螺紋法蘭）、BL（法蘭蓋）以及PJ/SE（對焊環松套法蘭）。

備注：該圖片“PL”后面的“100-16”，同樣是指適用管道的公稱尺寸和公稱壓力。

五、密封面

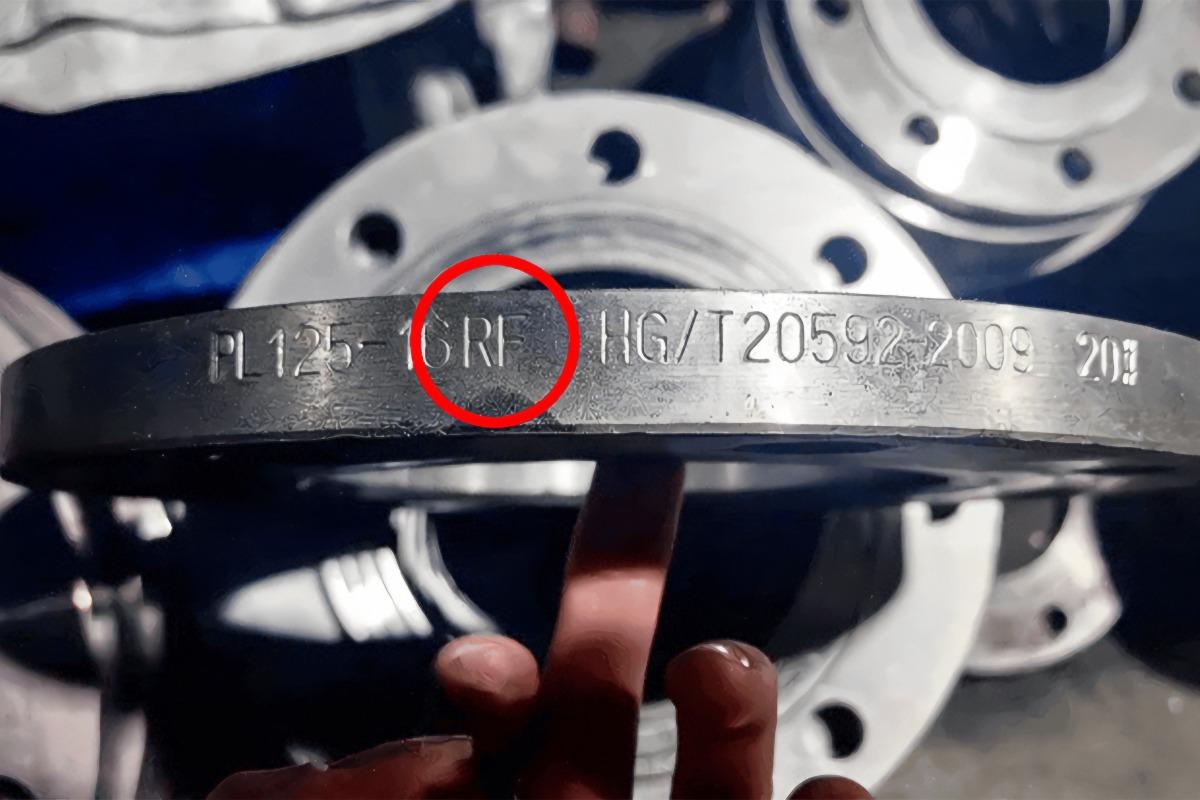

型式代號“RF”是指法蘭的密封面形式，這里的“RF”是指突面法蘭，除此以外，還有：FF（平面法蘭）、MFM（凹凸面法蘭）、TG（榫槽面法蘭）、RJ（環連接面法蘭）。

六、材料牌號

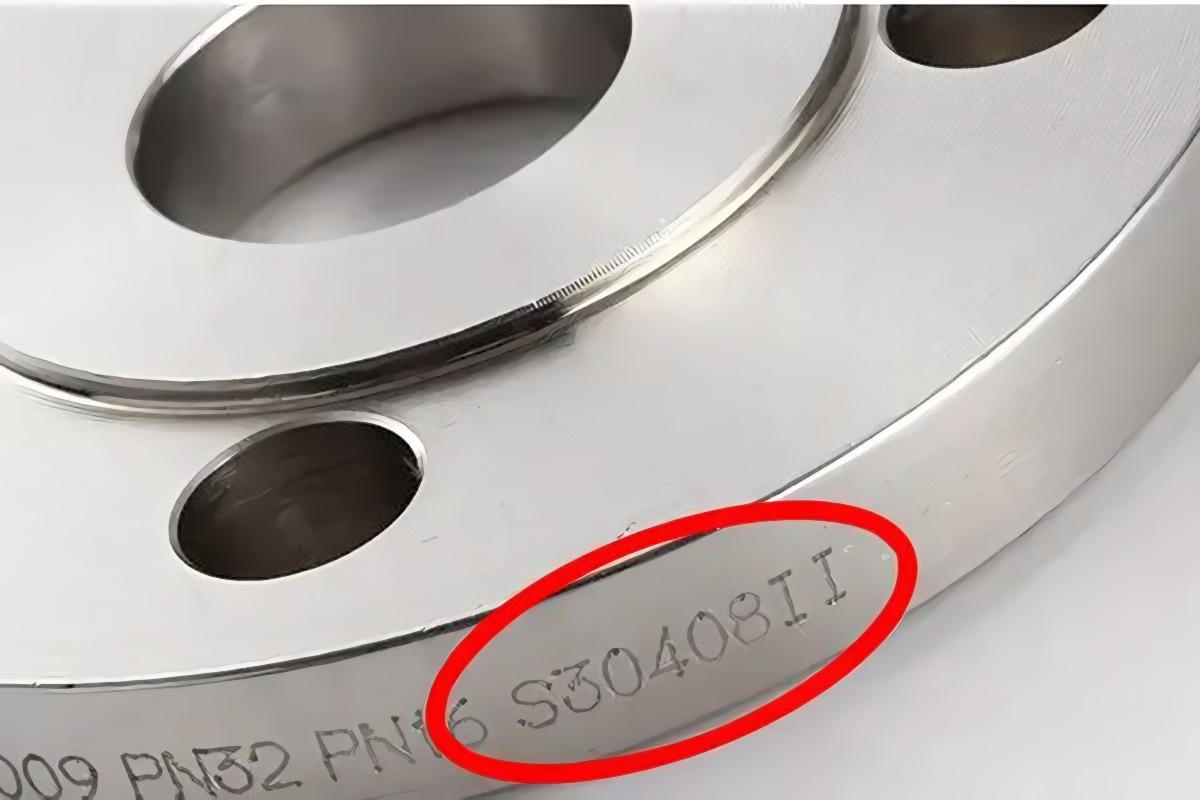

“S30408II”這里，前面“S30408”是指材料牌號，“II”是指鍛造等級，國內的鍛件按照國標分四個等級，圖中這個是二級鍛件。

關于材料牌號，比較復雜，目前已知的有不銹鋼（如304、316等）、碳素鋼（如Q235A、Q235B等）、合金鋼等不同分類。

此外，304還可以用06Cr19Ni10來表示，304L可以用022Cr19Ni10來表示，其中“06”和“022”表示碳含量為0.06%和0.022%，“Cr19”表示鉻含量約為19%，Ni10表示鎳含量約為10%。其他材料牌號也都有類似的對應表示形式。

七、法蘭連接的鋼管厚度

至于法蘭上對于鋼管厚度的標識，并不是所有法蘭都需要標注，根據化工標準要求，只有帶頸對焊法蘭和對焊環（松套法蘭）應標注鋼管厚度。

以上都是以現行的法蘭化工標準中的PN系列標準為例來介紹的，Class系列的會略有不同。
